Controle de Qualidade Usando o excel

HISTOGRAMAS

Para desenhar histogramas usando o Excel temos dois caminhos:

Usar os próprios recursos gráficos do Excel
Usar a ferramenta de análise Histograma, incluída em uma macro do Excel denominada "Ferramentas de Análise".

Para Inserir a Macro "FERRAMENTAS DE ANÁLISE" Selecione, com o mouse, o menu FERRAMENTAS e escolha então a opção SUPLEMENTOS.... No caso da versão em inglês, o menu selecionado é o Tools e a opção é Add-Ins....

Selecione a opção FERRAMENTAS DE ANÁLISE e clique em OK. Para a versão em inglês, a opção deve ser Analysis Toolpak, não se esquecendo de clicar em OK.

Antes de usar as ferramentas de análise, devemos preparar uma planilha com os dados que serão analisados.

Exemplo 1: (LAPPONI, 1995):
Uma instituição financeira mantém 3 operadores trabalhando diariamente com opções da Bolsa de Valores. Querendo conhecer o volume de negócios fechados pelo Operador A, foi realizada uma amostragem aleatória de tamanho 26 de todos os negócios fechados nos últimos 2 anos (aproximadamente 500) por este operador. A partir da amostragem registrada na Figura 1, deseja-se descrever os dados numa forma gráfica apropriada.

Figura 1 Para compreender o uso da ferramenta HISTOGRAMA, vamos aplicá-la no exemplo 1, cujos dados foram registrados no bloco delimitado pelas células A1 a G4 da planilha acima. A partir da célula A7 até A13, registraremos os valores que serão usados no eixo horizontal do gráfico.
A seguir, abriremos o menu FERRAMENTAS e escolheremos a opção ANALISAR DADOS. Na versão em inglês, o menu é o Tools e a opção é Data Analysis.

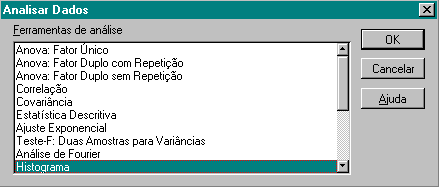

Na próxima caixa, selecionaremos o opção Histograma. Não se esqueça de clicar em OK.

A caixa de diálogo que aparece em seguida refere-se às informações necessárias para a construção do histograma, sendo:

Intervalo de entrada (Input range): faixa onde estão registrados os dados, (A1:G4);
Intervalo de bloco (Bin range): faixa de valores de seleção dos dados, (A7:A13). São os números que constarão no eixo das abscissas (eixo X, eixo horizontal);
Intervalo de saída (Output range): determina o lugar onde serão mostrados os resultados. No nosso caso, escolheremos uma nova planilha (New Worksheet Ply).
Pareto: Apresenta as frequências dos dados em valores decrescentes. Neste exemplo não deve ser escolhida.
Porcentagem acumulada (Cumulative percentage): apresenta as frequências acumuladas. Não selecione esta opção.
Resultado do gráfico (Chart output): apresenta o gráfico escolhido. Esta opção deverá ser escolhida.

Finalmente, pressionando o botão OK, obteremos as Figuras 2 e 3.
