Controle de Qualidade Usando o excel

Agora, vamos construir o gráfico que possuirá 4 colunas:

uma para número de peças defeituosas;
uma para o limite superior de controle (LSC);
uma para o limite inferior de controle (LIC);
e uma para o número médio (NP)

Devemos elaborar uma tabela a partir da qual será construído o gráfico.

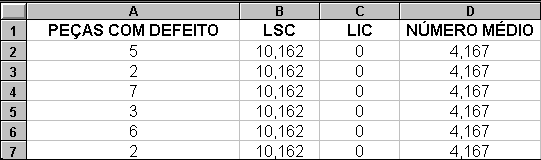

Figura 2 Note que os valores de LSC, LIC e NP são iguais para cada amostra.

Com a tabela pronta, efetua-se o procedimento usual para a construção de um gráfico de linhas com os pontos plotados. Este procedimento será mostrado a seguir.

Marcar as células que fornecerão os dados:

Figura 3

Escolha o menu INSERIR e então a opção GRÁFICO. Se você escolher a opção NESTA PLANILHA o gráfico será inserido no posição que você determinar e na mesma planilha que os dados, se escolher COMO NOVA PLANILHA o gráfico será inserido em uma planilha diferente da planilha de dados.

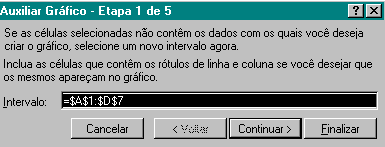

A seguinte caixa de diálogo será visualizada:

Clique em CONTINUAR e uma nova caixa contendo os tipos de gráficos surgirá. Escolha o gráfico de linhas, conforme a figura abaixo, e depois clique no botão CONTINUAR.
